Kegunaan organisasi database sangat jelas dalam desain terpadu atau lingkungan manajemen.
Dalam sistem ini, banyak aplikasi program berbagi toko umum informasi. Data diambil dari database pusat yang diperlukan oleh program individu. Permintaan informasi biasanya dilakukan oleh termasuk pra-didefinisikan fungsi panggilan ke sistem manajemen database dalam suatu program aplikasi.
Hasil dari satu program disimpan dalam database dan dapat digunakan oleh program berikutnya tanpa rutinitas penerjemahan khusus. Selain itu, user interface yang biasanya ada di mana seorang manajer proyek langsung dapat membuat query ke database. Gambar 14-6 menggambarkan peran dari sebuah database yang terintegrasi dalam hal ini sebagai menyimpan data pusat.
Dalam sistem ini, banyak aplikasi program berbagi toko umum informasi. Data diambil dari database pusat yang diperlukan oleh program individu. Permintaan informasi biasanya dilakukan oleh termasuk pra-didefinisikan fungsi panggilan ke sistem manajemen database dalam suatu program aplikasi.
Hasil dari satu program disimpan dalam database dan dapat digunakan oleh program berikutnya tanpa rutinitas penerjemahan khusus. Selain itu, user interface yang biasanya ada di mana seorang manajer proyek langsung dapat membuat query ke database. Gambar 14-6 menggambarkan peran dari sebuah database yang terintegrasi dalam hal ini sebagai menyimpan data pusat.
Gambar 14-6 Ilustrasi dari sebuah Sistem Aplikasi Terpadu
Sebuah sistem arsitektur untuk desain dapat memberikan contoh dari sebuah sistem yang terintegrasi. Pertama, database dapat melayani peran menyimpan sebuah perpustakaan informasi tentang fitur arsitektur standar dan properti komponen. Komponen-komponen standar dapat dipanggil dari database perpustakaan dan memperkenalkan ke dalam desain baru. Database juga dapat menyimpan deskripsi dari desain baru, seperti jumlah, jenis dan lokasi komponen bangunan individu. Desain itu sendiri dapat terdiri menggunakan program grafis interaktif. Program ini akan memiliki kemampuan untuk menyimpan desain baru atau diubah dalam database. Sebuah program grafis biasanya memiliki kemampuan untuk menulis banyak, dua atau tiga pandangan dimensi dari desain, untuk memperkenalkan shading (untuk mewakili bayangan dan memberikan realisme yang lebih besar untuk perspektif), dan untuk memungkinkan pengeditan (termasuk memindahkan, replikasi, atau ukuran komponen individu ).
Setelah desain selesai dan deskripsi yang disimpan dalam database, program analisis banyak dapat diterapkan, seperti:
• analisis struktural,
• program kontur siang hari untuk menghasilkan plot siang hari yang tersedia di setiap kamar,
• kehilangan panas perhitungan Program
• luas, volume dan jumlah bahan perhitungan.
Informasi produksi juga dapat diperoleh dari sistem yang terintegrasi, seperti:
• dimensioned rencana, bagian dan elevasi,
• komponen spesifikasi,
• konstruksi rinci spesifikasi,
• listrik tata letak,
• sistem isometrik gambar,
• tagihan kuantitas dan bahan.
Keuntungan dari sebuah sistem terintegrasi semacam ini adalah bahwa setiap program hanya perlu dirancang untuk berkomunikasi dengan database tunggal. Mencapai transformasi sesuai data antara setiap pasangan program akan jauh lebih sulit. Selain itu, sebagai aplikasi baru yang diperlukan, mereka dapat ditambahkan ke dalam suatu sistem yang terintegrasi tanpa modifikasi yang luas untuk program yang ada. Sebagai contoh, sebuah perpustakaan bahasa spesifikasi atau program untuk desain bersama mungkin termasuk dalam desain sistem yang dijelaskan di atas. Demikian pula, sistem perencanaan konstruksi dan estimasi biaya mungkin juga ditambahkan.
Penggunaan sistem terintegrasi dengan akses terbuka untuk database tidak umum untuk kegiatan konstruksi pada waktu saat ini. Biasanya, sistem komersial memiliki arsitektur tertutup dengan datafile yang sederhana atau "tawanan," sistem manajemen database tidak dapat diakses. Namun, manfaat dari arsitektur terbuka dengan database diakses cukup besar sebagai program baru dan persyaratan menjadi tersedia dari waktu ke waktu.
Contoh 14-5: Sebuah Desain Sistem Terpadu
Sebagai contoh, Gambar 14-7 mengilustrasikan komputer aided engineering (CAE) sistem membayangkan untuk pengetahuan dan informasi-intensif industri konstruksi di masa depan.
Dalam sistem ini, teknik yang komprehensif dan "bisnis" database mendukung fungsi yang berbeda sepanjang waktu hidup proyek. Tahap konstruksi itu sendiri mencakup desain tumpang tindih dan fungsi konstruksi. Selama fase konstruksi, dibantu komputer desain (CAD) dan komputer dibantu manufaktur (CAM) alat bantu yang tersedia untuk manajer proyek.
Database rekaman "as-built" geometri dan spesifikasi fasilitas serta sejarah selanjutnya dapat sangat berguna selama penggunaan dan pemeliharaan fase siklus hidup fasilitas. Seperti perubahan atau perbaikan yang diperlukan, rencana untuk fasilitas dapat diakses dari database.

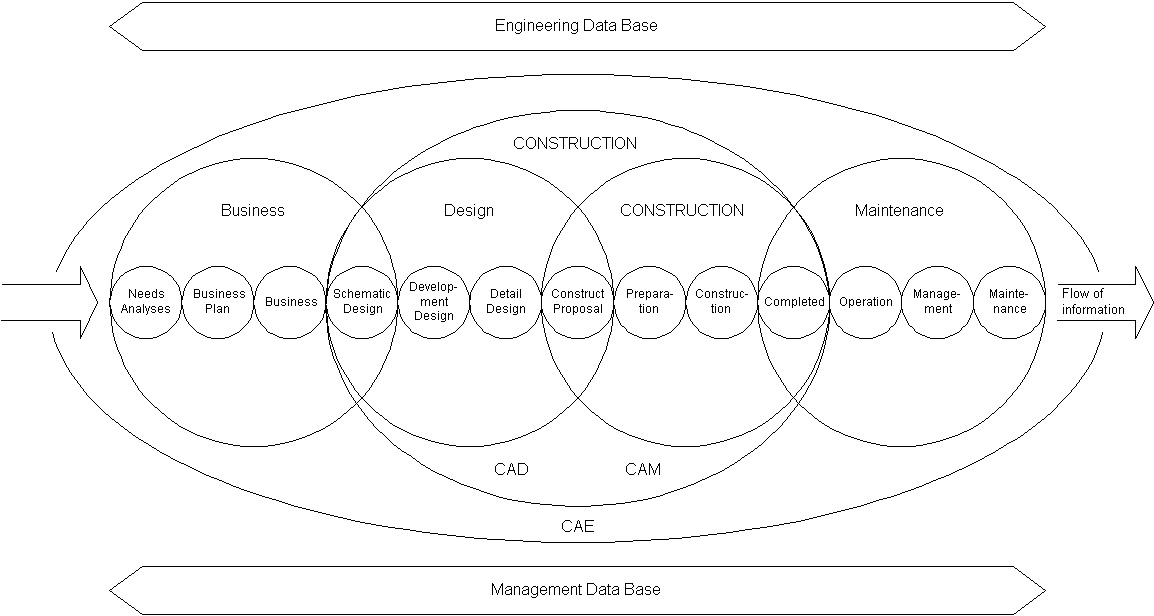

Gambar 14-7 Computer Aided Engineering di Industri Konstruksi (Dicetak ulang dengan izin dari dari Y. Ohaski dan M. Mukimo, "Computer-Aided Engineering di Industri Konstruksi, "Teknik dengan Komputer, Vol 1,. tidak ada. 2, 1985.
